Как подобрать карданный вал на МАЗ

Грузовые автомобили Минского автомобильного завода (МАЗ) традиционно славятся своей выносливостью. Седельные тягачи, тяжелые карьерные самосвалы и лесовозы МАЗ эксплуатируются с максимальными перегрузами, что предъявляет экстремальные требования к элементам трансмиссии. Карданная передача в таких условиях принимает на себя колоссальные скручивающие нагрузки и динамические удары.

Установка неподходящего карданного вала — слишком длинного, с неверным фланцем или слабой крестовиной — гарантированно приводит к тяжелым последствиям. От сильной вибрации, разрушающей подшипники вторичного вала КПП, до вырванного хвостовика редуктора ведущего моста или обрыва трубы кардана на ходу. Учитывая, что современный МАЗ — это своеобразный «конструктор» из агрегатов ЯМЗ, ММЗ, Weichai, Fast Gear и ZF, подобрать деталь наугад невозможно. Ниже представлена подробная техническая инструкция по безошибочному подбору карданного вала на грузовики МАЗ.

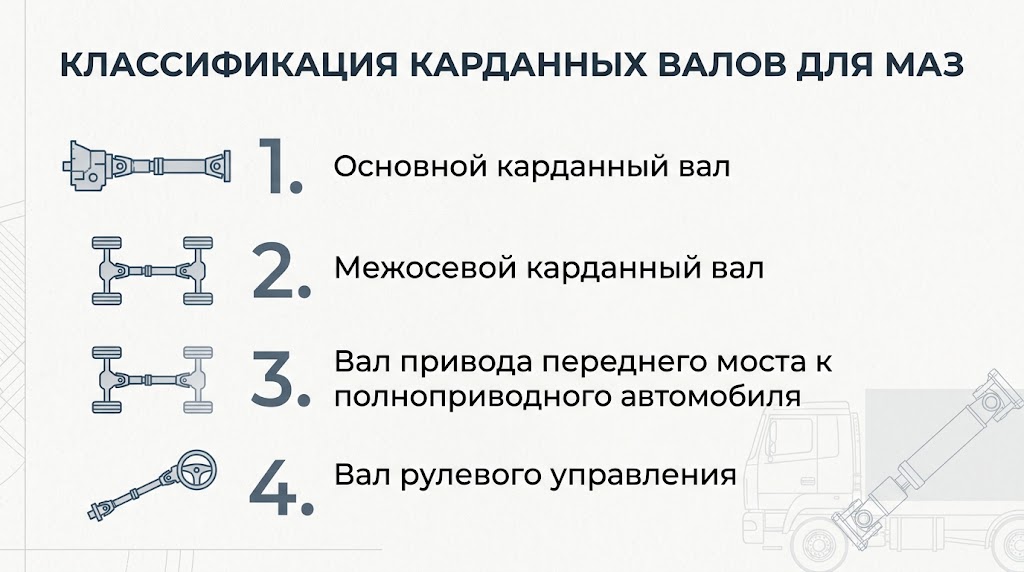

Классификация карданных валов в архитектуре МАЗ

Количество и функционал валов зависят от колесной формулы (4х2, 6х4, 6х6, 8х4) и типа шасси:

• Основной карданный вал. Связывает коробку переключения передач (КПП) с ведущим мостом (на двухосных тягачах вроде МАЗ-5440) или с раздаточной коробкой/средним мостом. Отличается наибольшей длиной и мощной трубой. Часто имеет промежуточную опору (подвесной подшипник), чтобы исключить провисание и биение длинной магистрали.

• Межосевой карданный вал. Устанавливается на автомобилях с балансирной тележкой (например, самосвалы МАЗ-5516, МАЗ-6501) между редукторами среднего и заднего мостов. Он короткий, но работает под большими углами из-за постоянной артикуляции мостов на неровностях.

• Вал привода переднего моста. Используется на полноприводных вездеходах (МАЗ-6317, МАЗ-5309).

• Вал рулевого управления. Малогабаритный узел, передающий усилие от рулевой колонки к рулевому механизму (ГУР).

4 главных параметра для точного замера и подбора

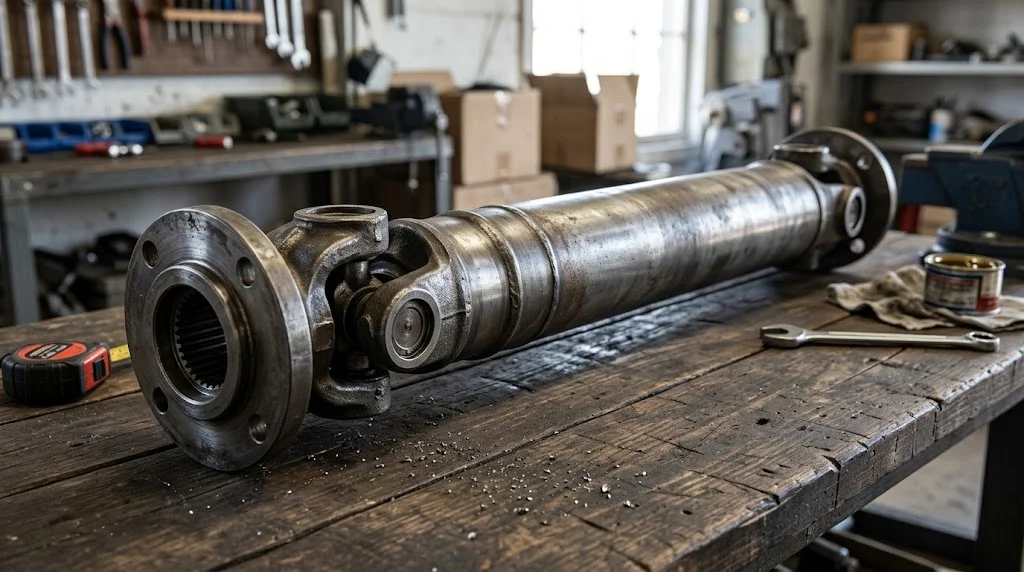

Если у вас нет заводского артикула детали или машина подвергалась переоборудованию (замена моста или КПП), карданный вал подбирается путем точных физических замеров снятой неисправной детали.

1. Минимальная рабочая длина (L-min)

Критически важный показатель. Замер производится рулеткой строго от привалочной плоскости одного фланца до привалочной плоскости другого фланца в полностью сжатом состоянии шлицевого соединения.

Если купить вал длиннее оригинала хотя бы на 15 мм, при полной загрузке кузова (когда рессоры проседают и мост смещается к раме) вал выберет весь свободный ход и как лом ударит внутрь коробки передач, проломив ее картер.

2. Величина рабочего хода шлицевого соединения

Этот параметр показывает, на сколько миллиметров вал способен раздвигаться. Для магистральных тягачей на пневмоподвеске этот ход минимален. Для рессорных карьерных самосвалов и лесовозов с огромными ходами подвески требуется удлиненная шлицевая муфта (рабочий ход от 100 до 160 мм).

3. Габариты крестовины

Размер крестовины определяет способность узла переваривать крутящий момент. Замеряется штангенциркулем: сначала диаметр чашки подшипника (D), затем общая длина крестовины (L).

• На среднетоннажных МАЗ-4370 («Зубренок») обычно стоят крестовины 39х118 мм или 42х104 мм.

• На классических тягачах и самосвалах — 50х135 мм или 50х155 мм.

• На тяжелых версиях (МАЗ-6516, 6501) применяются усиленные крестовины 62х156 мм.

4. Присоединительные размеры фланцев

Фланец кардана должен миллиметр в миллиметр совпадать с фланцем-хвостовиком на агрегате. Замеряется наружный диаметр фланца, диаметр центрирующего буртика (или впадины), количество крепежных отверстий и расстояние между их центрами.

Сравнительная таблица: Типы фланцев на автомобилях МАЗ

Особое внимание следует уделить типу поверхности фланца. С переходом МАЗа на современные агрегаты конструкция узлов кардинально изменилась.

Влияние двигателей и коробок передач на выбор кардана

Современный МАЗ перестал быть автомобилем с агрегатами одного завода. Сегодня на грузовики в Минске устанавливают коробки передач китайской корпорации Shaanxi Fast Gear (9, 12, 16 ступеней) или немецкие ZF. Эти КПП агрегатируются с мощными двигателями ЯМЗ-653, Weichai Power, а на среднетоннажниках и спецтехнике можно встретить двигатели Cummins и ММЗ.

Импортные коробки передач (Fast Gear и ZF) имеют совершенно иную геометрию и длину картера по сравнению со старыми КПП ЯМЗ. Поэтому карданные валы для них короче, толще и оснащаются исключительно фланцами типа KV (с крестообразными насечками).

Особенно внимательным нужно быть при ремонте среднетоннажников и техники, где используются силовые агрегаты мировых брендов. При обслуживании таких автомобилей категорически нельзя экономить на трансмиссии. Необходимо использовать специализированные запчасти для Cummins и усиленные карданные линии, способные выдержать резкий рост крутящего момента на низах, характерный для современных турбодизелей.

Признаки качественного карданного вала: чек-лист при покупке

Рынок изобилует восстановленными из металлолома валами. Чтобы не купить кустарную подделку под видом заводской запчасти МАЗ, проверьте деталь по следующим пунктам:

1. Динамическая балансировка. На трубе вала обязательно должны присутствовать балансировочные пластины, аккуратно приваренные точечной сваркой. Если пластин нет — вал не балансировался, и его установка приведет к биению и разрушению сальников моста и КПП.

2. Качество сварных швов. Заводская приварка вилок к трубе выполняется роботизированными автоматами в среде защитных газов. Шов должен быть сплошным, равномерно-чешуйчатым, без раковин, пор и следов зачистки углошлифовальной машиной («болгаркой»).

3. Шлицевое соединение. На качественных современных валах шлицы имеют полимерное (обычно синее или черное) покрытие Rilsan. Оно предотвращает закусывание шлицов под нагрузкой и продлевает ресурс узла в 2-3 раза. Шлицевая пара должна ходить плотно, без малейшего поперечного люфта.

4. Наличие пресс-масленок. Для коммерческой техники крайне важна ремонтопригодность. На торцах крестовин и на шлицевой муфте должны быть установлены тавотницы для регулярного шприцевания консистентной смазкой.

Где приобрести надежные комплектующие для трансмиссии МАЗ

Трансмиссия тяжелого грузовика — не место для экспериментов с дешевыми аналогами сомнительного происхождения. Поломка карданного вала на трассе оборачивается не только дорогостоящей эвакуацией автопоезда, но и риском серьезного ДТП.

Закупать детали трансмиссии, крестовины, подвесные подшипники и фланцы необходимо только у проверенных поставщиков, работающих напрямую с заводами-изготовителями. В профильном каталоге компании ЛорриТранс представлены сертифицированные запчасти для грузовых автомобилей, прошедшие строгий контроль качества. Профессиональная консультация менеджеров позволит безошибочно подобрать карданный вал с учетом колесной базы, типа двигателя и модели коробки передач вашего МАЗа, гарантируя 100% совместимость и долгие годы безотказной работы техники.
